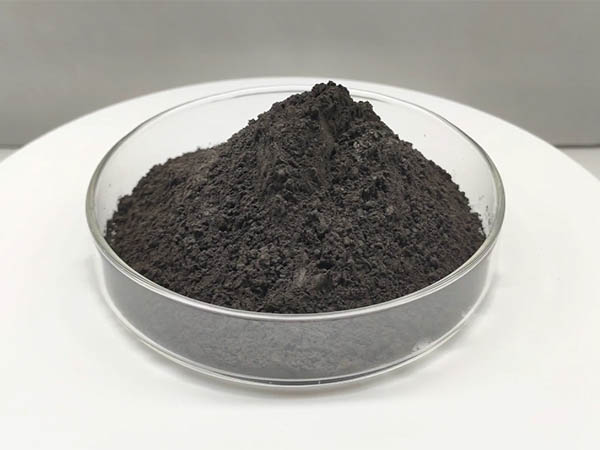

铬矿粉（铬铁矿粉，主相FeCr₂O₄）是铸钢、厚大铸铁涂料常用耐火骨料，可配制水基、醇基涂料，涂刷砂型/型芯表面，铬矿粉在铸造涂料中的作用如下：
1、防止铸件粘砂：
铬矿粉耐火度高（1850℃以上），高温下化学稳定性好，抗碱性熔渣，不与钢水中氧化铁发生反应。浇注时表层发生适度固相烧结，形成致密隔离层，阻挡钢液渗入砂型孔隙，杜绝机械粘砂与化学粘砂，大幅降低铸件清理工作量。
2、低膨胀，减少涂层开裂、脉纹缺陷：铬矿粉热膨胀系数远低于石英粉，高温下尺寸稳定，受热不易膨胀开裂。尤其适合厚大铸钢件、热节部位，减少涂层鼓包、裂纹、铸件脉纹缺陷。
3、导热激冷，改善铸件凝固：铬矿粉导热系数高，具备激冷效果，促进铸件定向凝固，减轻缩松、缩孔倾向；厚大件应用优势明显。
4、涂层易剥离，改善铸件表面质量：铬矿粉高温形成的烧结层为脆性壳层，铸件冷却后涂层可以片状自动剥落，不容易嵌粘在铸件表面，减少打磨工时。
5、降低铸件表面缺陷：铬矿粉在呋喃树脂砂体系中，铬矿粉涂层可阻隔氮、碳向铸件基体扩散，降低低碳钢增碳、皮下气孔风险。密度大，涂料悬浮性与涂挂性良好，砂型、型芯立面不容易流挂。
6、性价比优势：铬矿粉性能接近锆英粉，但成本更低，是大中型铸钢件、高锰钢、合金钢铸件涂料的主流骨料；缺点是表面光洁度略逊锆英粉，薄壁精密小件优先锆英粉。
